DCA75 峰值電子Peak 晶體管二極管半導體元件測試儀
DCA75 Peak 晶體管二極管半導體元件測試儀
分析儀類型：半導體元件。
組件檢測：自動。
引腳檢測：自動，任意連接。
顯示類型：圖形LCD（非背光）。
接口類型：USB用于可選PC連接。
PC功能：曲線跟蹤（Windows 10、8、7、XP）。
軟件：包含在Windows 10、8、7、XP的USB驅動器上。
電池：單個AAA電池（已提供）
DCA75-Atlas DCA Pro半導體分析儀信息：
DCA75是識別和測試多種半導體元件的儀器。只需連接！DCA75將執行以下操作：

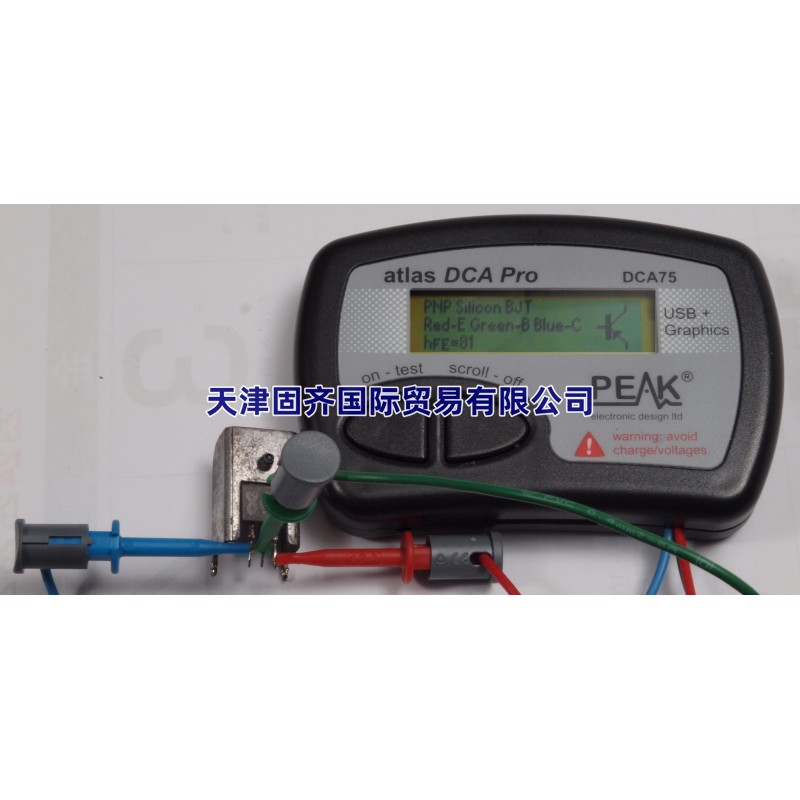

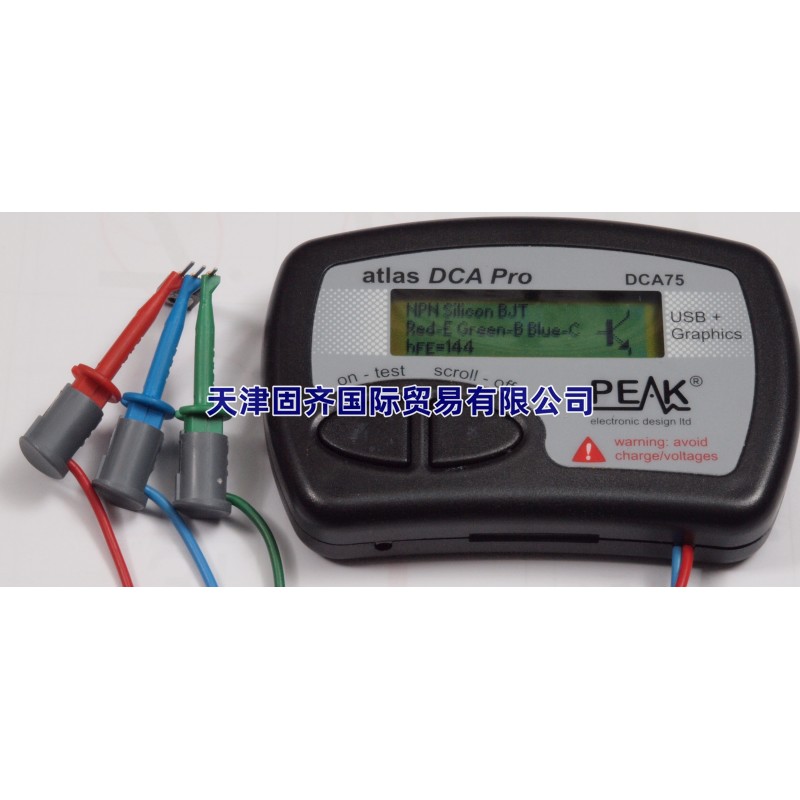

顯示元件類型（如N-CH MOSFET、達林頓晶體管等）。
顯示元件引腳（如漏極、源極、柵極等）。
顯示詳細的參數測量。
在電腦上繪制特征曲線（Windows 10、8、7、XP）
特征：
內置圖形顯示器（非背光），用于顯示正在測試的元件的詳細示意圖以及引腳和測量數據。
USB連接允許在Win10、8、7、XP）上進行曲線跟蹤、數據存儲/檢索和設備匹配。
獨立運行的單個內部AAA堿性電池。

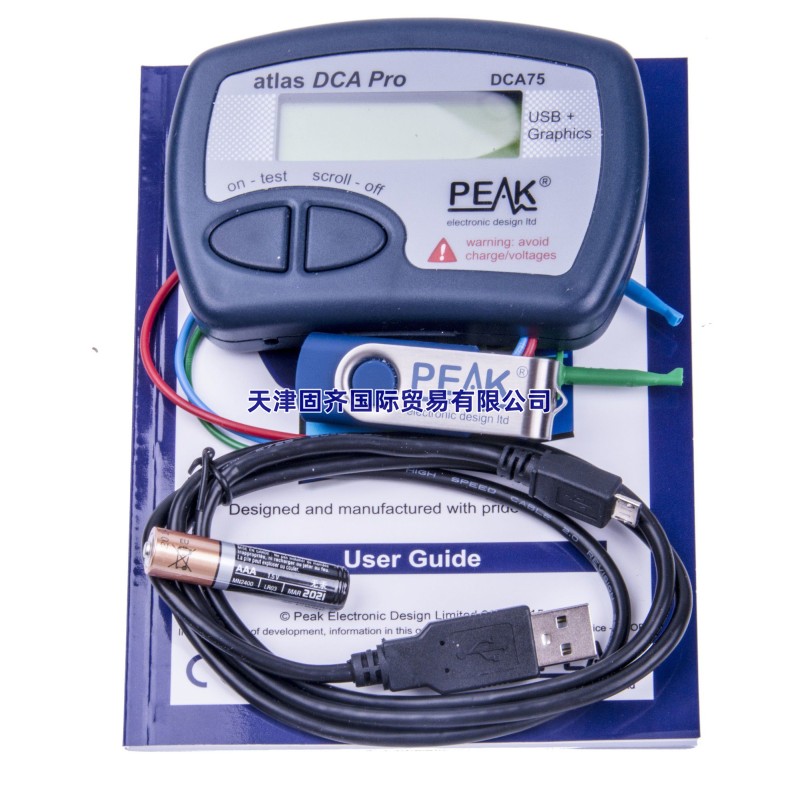

包括：
DCA75半導體成分分析儀。
適用于Windows 10、8、7、XP的USB閃存驅動器上的PC軟件。
微型USB電纜。

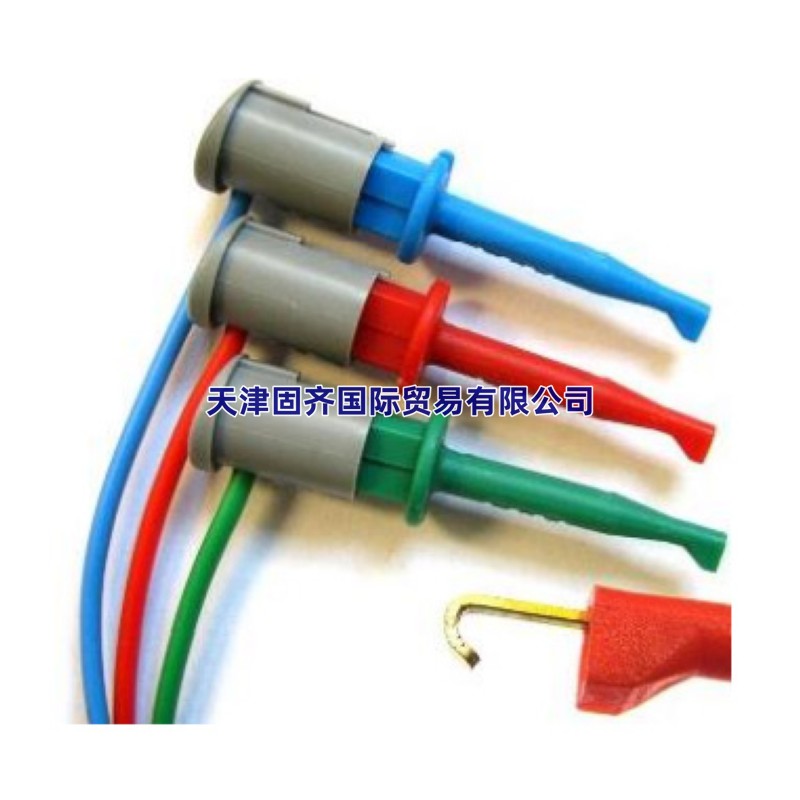

安裝通用高級鉤探頭。
AAA堿性電池。
技術規格
一般規格：
測試電流（進入短路）：±12mA（典型）
測試電壓（開路）：±12V（典型）
組件支持
雙極晶體管（NPN/PNP公司硅/鍺）
達林頓晶體管（NPN/PNP）
增強型MOSFET（N-Ch和P-Ch）
耗盡型MOSFET（N-Ch和P-Ch）
結場效應晶體管（N-Ch和P-Ch）。對稱型和非對稱型。
增強型IGBT（N-Ch和P-Ch）。
二極管和二極管網絡（2和3引線類型）。
齊納二極管（高達約9V）。
電壓調節器（高達約8V）。
LED和雙色LED（2芯和3芯）。
低功率敏感三極管和晶閘管（<10mA觸發和保持）
測量
BJT電流增益（hFE）。
BJT基極發射極電壓（Vbe）。
BJT集電極漏電流。
MOSFET的開和關柵極閾值電壓。
MOSFET跨導。
JFET夾斷電壓。
JFET跨導。
JFET IDSS（Vgs的漏極電流=0）
IGBT的開關門閾值電壓。
IGBT跨導。

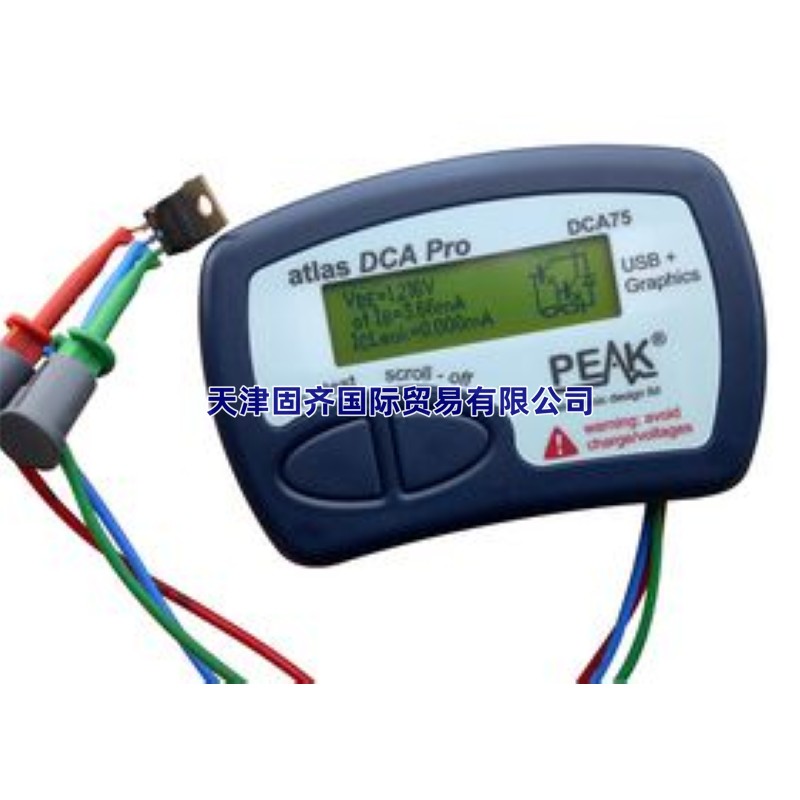

電壓調節器輸出電壓。
電壓調節器靜態電流消耗。
電壓調節器壓降。
齊納電壓。
二極管正向壓降。
PC通信
Micro USB插座（隨Micro USB至標準USB電纜提供）。
支持Win10、8、7和XP。
目前不直接支持Linux和Mac。
常見問題
問：DCA75是否可以在電路中使用？
答：不可能。不可能考慮到您嘗試測試的組件周圍的其他未知組件的影響，結果可能會產生誤導。此外，如果電路中存在任何意外電荷，則可能會損壞儀器。我們知道這并不總是容易的，但我們建議您測試未連接到其他部件的組件。
問：如果我將DCA75插入電腦的USB端口，是否意味著內部電池沒有消耗？
A.沒錯。當USB端口上檢測到電壓時，內部電池升壓調節器將關閉，因此電池不會耗盡。
問：對于鍺晶體管，DCA75正常嗎？它能測量泄漏電流嗎？它在測量增益時是否考慮了泄漏電流？
是的。DCA75將檢測鍺（或硅）型半導體。它將測量泄漏電流，并在測量增益時考慮該泄漏（與大多數萬用表hFE測量不同）。
我注意到鍺晶體管的泄漏電流隨著每次后續測量而逐漸下降。電池壞了還是出了什么問題？
A.泄漏電流極為依賴于溫度，對于鍺來說尤其明顯，因為電流一開始就相當高。溫度升高5°C時，泄漏電流可加倍。因此，經過一些處理后，晶體管溫度緩慢下降，并可能導致泄漏電流降低。這是完全正常和正確的。此外，DCA75測試電流完全獨立于蓄電池狀況。
我的鍺晶體管的集電極和發射極顯示錯誤的方向，DCA75是否錯誤？
A.如果鍺晶體管的泄漏電流相當高（例如由于手指發熱），DCA75可以拒絕“正確”的引腳輸出。但是，它將搜索所有其他設備類型和配置。在這種情況下，它可以找到一個相反類型的晶體管（NPN/PNP）和C-E交換（盡管增益可能非常低）。在一個簡單電路中進行的測試證實，你可以讓鍺晶體管以這種方式工作，并獲得一定的增益。所以DCA75沒有錯，它只是找到了一種產生低泄漏電流的配置。試著在測試過程中保持晶體管冷卻以避免這種情況。
問：Atlas DCA75能否測量齊納二極管？
是的。DCA75可以測試高達11V左右的齊納二極管。反向電壓小于8V左右的齊納管將在5mA下進行測試，電壓較高的齊納管可在較低的測試電流下進行測試。顯示屏上已確認測試電流。
我可以使用DCA75來匹配晶體管嗎？
是的。您可能感興趣的主要參數是hFE和VBE。這兩個參數均由DCA75測量。例如，這使您能夠對具有類似增益數字的晶體管進行分組。此外，曲線跟蹤功能的使用為您所需的匹配需求提供了更大的靈活性。
問：如果我的部件出現故障，DCA75將顯示什么？

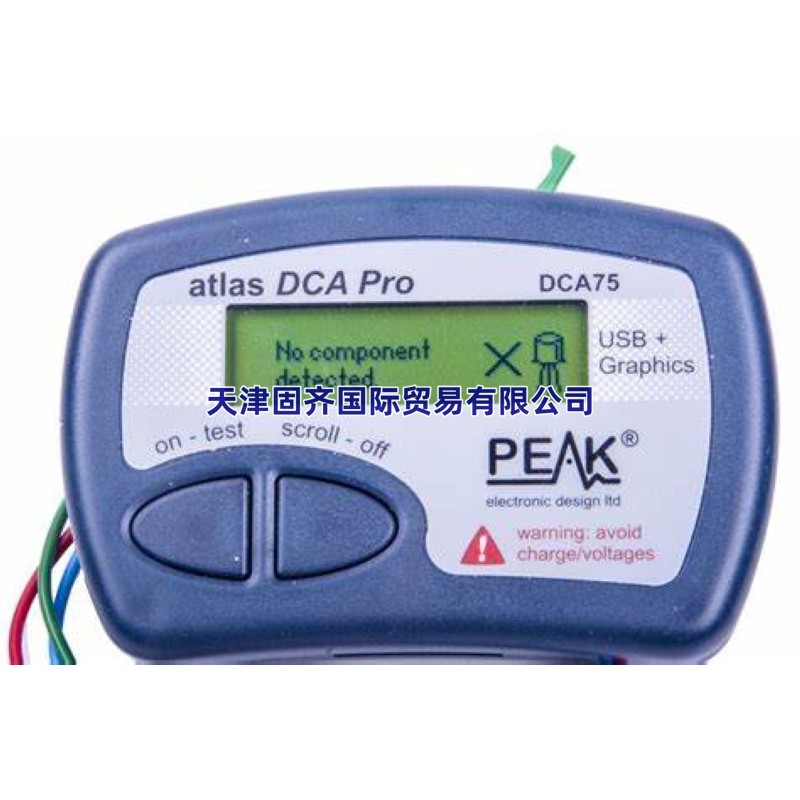

A.通常，DCA75會顯示“未找到任何組件”。有時，它可能仍然能夠在您測試的組件內看到pn（二極管）結，在這種情況下，它將顯示“二極管或二極管結”。如果您的部件內存在短路，則DCA75將顯示“紅-綠短路”等信息。
我的Atlas DCA75可以在線升級嗎？
是的。PC軟件將檢查您的儀器，確保其具有最新固件，然后為您提供升級。
問：為什么DCA75不能分析需要高于10mA電流的雙向晶閘管或晶閘管？
A.DCA75的測試電流故意較低，以避免損壞任何可能以任何方式連接的隨機部件。Peak Atlas SCR（型號SCR100）專門用于分析范圍廣泛的三端雙向晶閘管和晶閘管，這些晶閘管和晶閘管需要從小于100uA到100mA的測試電流。
問：我的電壓調節器無法在DCA75上正確測試，怎么了？
A.有許多種類的電壓調節器可用，有些不能在DCA75上測試。首先，調節器電壓需要在8V左右或更低，才能進行測試。第二，有些調節器是不穩定的，除非它們在預期的電路中有去耦帽和合適的負載。
